在庫品ハーメチックコネクタ | 短納期対応

  • ハーメチックコネクタフランジ無し
  • ハーメチックコネクタフランジ有り

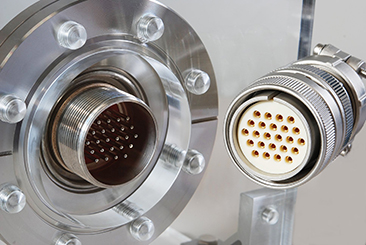

ハーメチックコネクタの在庫販売をはじめました。フランジ無しの場合、最短納期1週間。在庫品のハーメチックコネクタ(フィードスルー)はMARUWA(旧日立パワーデバイス、日立原町電子工業)製です。フランジ付きは後溶接により最短3週間です。

特長

  • ●フランジ無しなら、最短1週間で納入
  • ●半導体、FPD製造装置で実績のあるMARUWA(旧日立パワーデバイス、日立原町電子工業)製
  • ●フランジが必要な場合、後溶接により最短3週間で納入
  • ●アルミナセラミックと銀ろう付けによる封止により超高真空対応
  • ●標準品ラインナップから型式で選定
  • ●大気側、真空側の配線の提案も致します

共通仕様

気密性  :  1 x 10-10 Pa・m3/s以下
絶縁抵抗 :  1,000MΩ以上(DC500V時)
耐熱温度 :  200℃(連続使用)、350℃(ベーキング時)

ピンパターンと仕様(MIL-C-5015準拠)

ピンパターン ピンパターン14S-6 ピンパターン18-1 ピンパターン24-28 ピンパターン28-21
極数 6 10 24 37
配列記号 14S-6 18-1 24-28 28-21
耐電圧
(試験電圧)
DC500V
電流値 1ピン 3A
1台計 18A 30A 62.4A 96.2A
ピン径 φ1.6(#16)
MSコネクタ適合プラグ形式 MS3106B14S-6S MS3106B18-1S MS3106B24-28S MS3106B28-21S

在庫品ハーメチックコネクタの型式

HD31S - CF70 - 24 P - 24-28
| | | | |
シリーズ名
HD31S : 片側プラグ嵌合在庫品
フランジ規格
VF〇〇
VG〇〇
CF〇〇
NW〇〇
極数
6
10
24
37
P : 容器側形状が
ピン
配列記号
6P : 14S-6
10P : 18-1
24P : 24-28
37P : 28-21

ハーメチックコネクタフランジ無し

  • ハーメチックコネクタフランジ無し

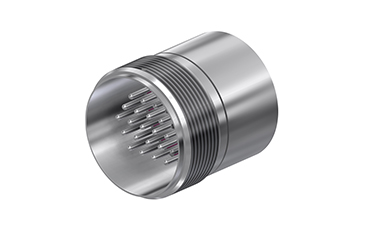

  • フランジ無しの構造

フランジのついていない多極のハーメチックコネクタです。お客様の装置の隔壁に直接溶接して使用します。在庫ある場合、最短納期1週間です。正確な納期状況はお問合せください。

ピン径 極数 ピンパターン 型式
φ1.6

(#16)

3A/1極
6 14S-6 HD31S-N-6P-14S-6
10 18-1 HD31S-N-10P-18-1
24 24-28 HD31S-N-24P-24-28
37 28-21 HD31S-N-37P-28-21

ハーメチックコネクタフランジ有り

  • ハーメチックコネクタフランジ有り

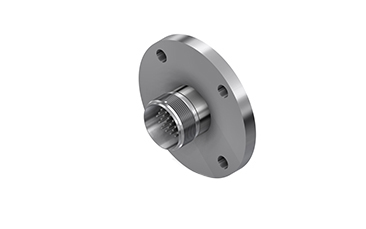

  • フランジ有りの構造

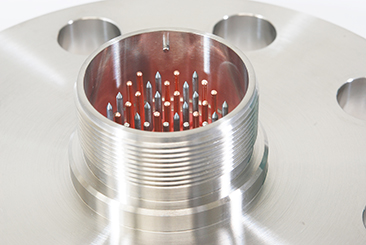

ハーメチックコネクタフランジ無しにフランジを後から溶接して納入する製品です。真空用フランジVF、VG、CF、NW(KF)をラインナップしています。お客様の装置の隔壁やポートにねじ止めやクランプにて取り付けます。最短納期3週間です。正確な納期状況はお問合せください。

VFフランジ

ピン径 極数 ピンパターン 型式(VF20) 型式(VF25) 型式(VF40) 型式(VF50)
φ1.6

(#16)

3A/1極
6 14S-6 HD31S-VF20-6P-14S-6 HD31S-VF25-6P-14S-6 HD31S-VF40-6P-14S-6 HD31S-VF50-6P-14S-6
10 18-1 - HD31S-VF25-10P-18-1 HD31S-VF40-10P-18-1 HD31S-VF50-10P-18-1
24 24-28 - - HD31S-VF40-24P-24-28 HD31S-VF50-24P-24-28
37 28-21 - - HD31S-VF40-37P-28-21 HD31S-VF50-37P-28-21

VGフランジ

ピン径 極数 ピンパターン 型式(VG20) 型式(VG25) 型式(VG40) 型式(VG50)
φ1.6

(#16)

3A/1極
6 14S-6 HD31S-VG20-6P-14S-6 HD31S-VG25-6P-14S-6 HD31S-VG40-6P-14S-6 HD31S-VG50-6P-14S-6
10 18-1 - HD31S-VG25-10P-18-1 HD31S-VG40-10P-18-1 HD31S-VG50-10P-18-1
24 24-28 - - HD31S-VG40-24P-24-28 HD31S-VG50-24P-24-28
37 28-21 - - HD31S-VG40-37P-28-21 HD31S-VG50-37P-28-21

CFフランジ

ピン径 極数 ピンパターン 型式(CF34) 型式(CF70) 型式(CF114)
φ1.6

(#16)

3A/1極
6 14S-6 - HD31S-CF70-6P-14S-6 HD31S-CF114-6P-14S-6
10 18-1 - HD31S-CF70-10P-18-1 HD31S-CF114-10P-18-1
24 24-28 - - HD31S-CF114-24P-24-28
37 28-21 - - HD31S-CF114-37P-28-21

NW(KF)フランジ

ピン径 極数 ピンパターン 型式(NW16) 型式(NW25) 型式(NW40) 型式(NW50)
φ1.6

(#16)

3A/1極
6 14S-6 - HD31S-NW25-6P-14S-6 HD31S-NW40-6P-14S-6 HD31S-NW50-6P-14S-6
10 18-1 - - HD31S-NW40-10P-18-1 HD31S-NW50-10P-18-1
24 24-28 - - HD31S-NW40-24P-24-28 HD31S-NW50-24P-24-28
37 28-21 - - - HD31S-NW50-37P-28-21

より大電流の仕様、熱電対仕様、ダブルレセプタクル、はんだカップ、同軸等のハーメチックコネクタをお探しの場合にはこちらをご覧ください。

カタログダウンロードはこちら
