バットコンタクト標準品 | 押し当て式の大電流プローブ

大電流プローブ接触安定性の高いプローブ

バットコンタクトとは押し当てて給電する大電流プローブで、主に自動車部品やパワー半導体などの検査工程で使用されています。プローブの先端にコイルスプリングが取り付けられており、コイル一巻き一巻きが確実に相手面に当たることで高い接触安定性を実現します。また、多点で相手面へ接触することで検査対象への傷を最小限に抑えます。

特長

  • ●通電不良による製品不良の防止

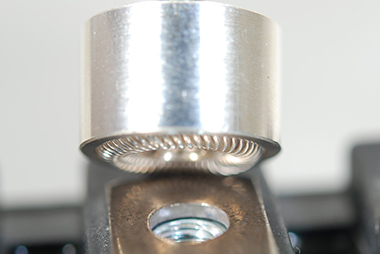

    →接触面の凹凸に対してコイルスプリングコンタクトの1つ1つが柔軟に追従。(*1参照)
  • ●製品への傷を大幅低減
    →コイルスプリングコンタクトが接続対象に多点で柔軟に接触する為、一般的なスプリングプローブと比べると傷がつきにくい。
  • ●ランニングコストの低減
    →社内試験にて100万回の耐久試験をクリア。高い耐久性でメンテナンスの頻度や交換時の工数を大幅に削減します。
  • ●カスタマイズ可能
    →形状の変更や四端子測定用にカスタマイズ対応できます。材質を変えることで高温用や真空環境にも対応可能です。

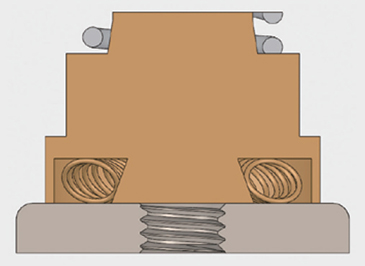

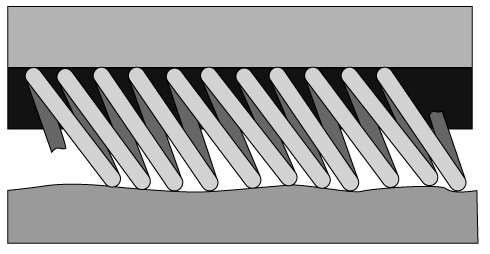

*1 バットコンタクト側
接触安定性の高いプローブ
製品側

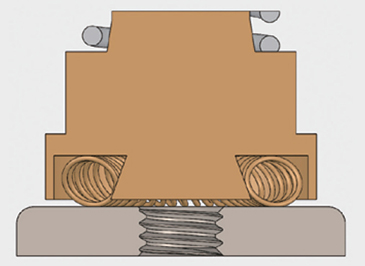

凹凸に追従し安定性を向上

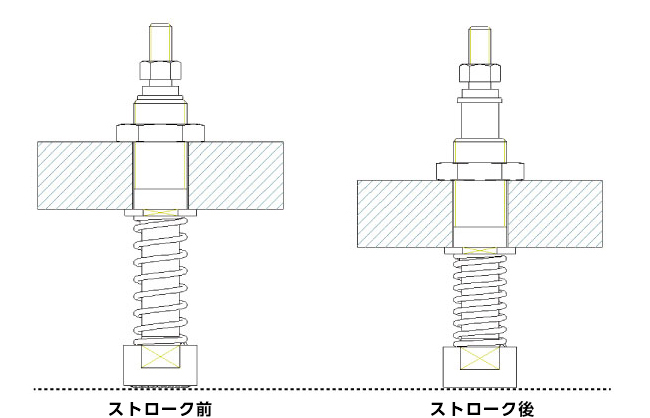

取付後のストロークイメージ

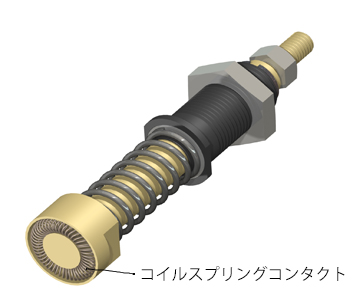

プローブ取付イメージ

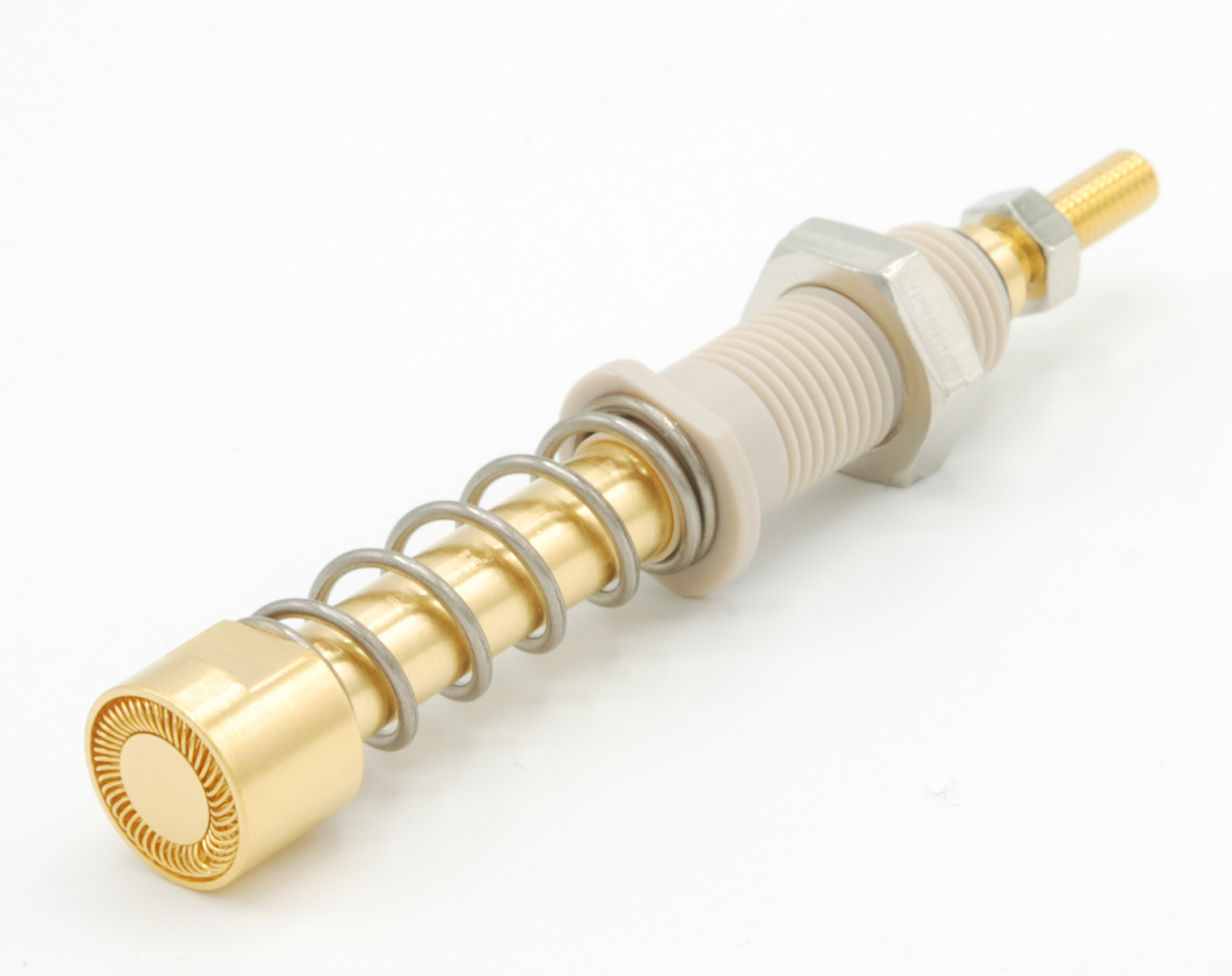

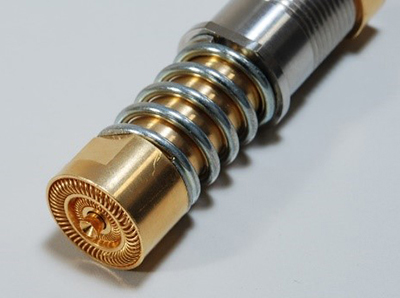

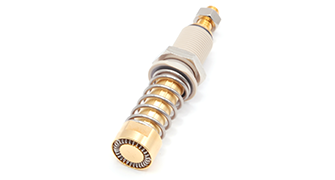

標準品BCシリーズ

大電流プローブ

-製品仕様-

製品名:
BCシリーズ
型式:
BC50-8 / BC75-12 / BC140-17 / BC230-19
使用可能温度:
-40℃~+140℃
連続通電電流:
50A/75A/140A/230A
定格電圧:
AC/DC 200V以下
想定耐久回数:
10万回~100万回
バットコンタクトボディ:
銅 / 金めっき
コイルスプリングコンタクト:
銅合金 / 金めっき

標準品BCシリーズ製品ラインナップ

50Aプローブ
BC50-8

75Aプローブ
BC75-12

140Aプローブ
BC140-17

230Aプローブ
BC230-19

概略仕様

製品型式 電流値 先端径 ばね圧縮力 ねじサイズ
BC50-8 50A φ8mm 5N~9N M3
BC75-12 75A φ12mm 16N~28N M4
BC140-17 140A φ16.5mm 16N~28N M5
BC230-19 230A φ18.5mm 16N~29N M6

カタログダウンロードはこちら

各製品のCAD図(DXF/2DとSTEP/3D)をまとめて下記よりダウンロードできます。

ダウンロードボタン

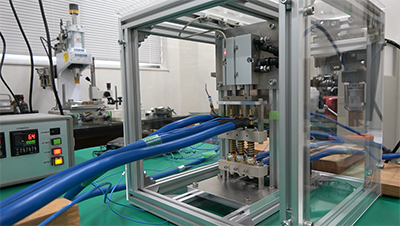

電流通電試験結果

グローブ・テックでは定格電流通電時の温度上昇値を下記に開示しています。
製品選定の参考にご活用下さい。

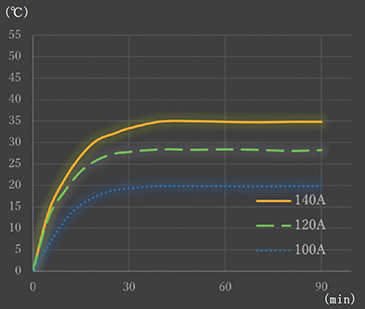

試験1
コイルスプリングコンタクト及び接続導体時の温度変化

高電流プローブ電流通電試験

大電流プローブ温度上昇試験

電流値[A] 時間経過による温度上昇値[℃]
10sec 5min 30min 60min
100 0.4 6.2 19.3 19.8
120 0.5 11.5 27.8 27.8
140 0.7 14.0 33.3 34.8

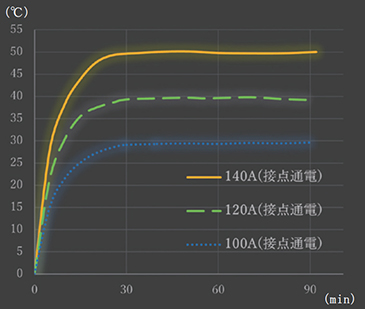

試験2
コイルスプリングコンタクト(接点)単体接続導時の温度変化

大電流プローブ電流通電試験

高電流プローブ温度上昇試験

電流値[A] 時間経過による温度上昇値[℃]
10sec 5min 30min 60min
100 0.7 15.1 27.8 28.8
120 0.9 21.4 39.3 39.8
140 1.1 28.1 48.4 48.5

過電流通電試験データ

パワー半導体や自動車向けインバーターの検査工程では、短時間電流を使用します。
300A/400A/500Aの短時間通電時の温度上昇データと500A通電後の自然冷却化呼応データです。
試験データはコイルスプリング及び導体接続時の温度変化になります。(上記 試験1でのデータ)

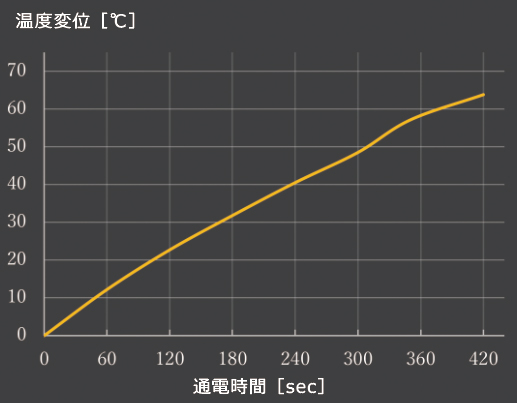

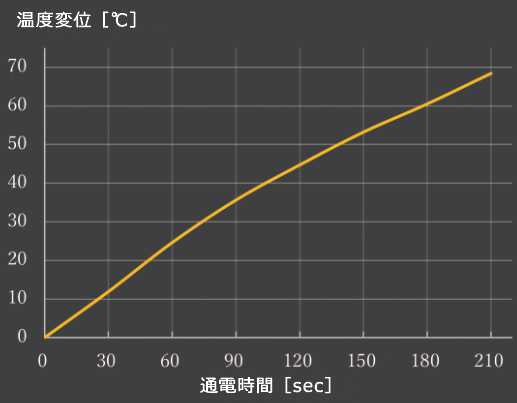

300A 短時間通電試験時の温度変位

温度上昇試験

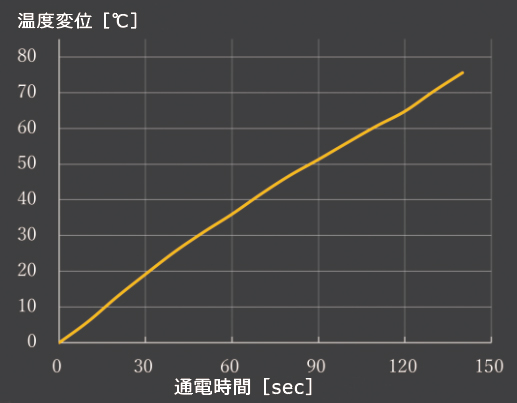

500A 短時間通電試験時の温度変位

通電試験

400A 短時間通電試験時の温度変位

テストレポート

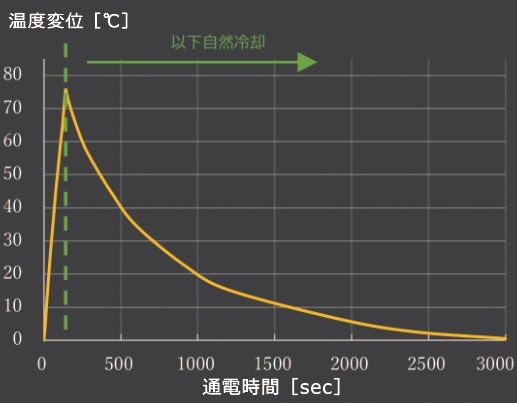

500A 通電後の自然冷却による温度変位

短時間電流試験

測定条件

製品型式
:BC140-17
試験ストローク
:6mm
押し付け力
:22N
相手側材質
:銅-銀めっき処理
周囲温度
:15~25℃(室温)

スプリングプローブ試験

カタログダウンロードはこちら

特注品バットコンタクト

電流値や形状などに合わせたカスタムメイドの製品対応も可能です。
お客様のご使用環境に合わせた最適な製品提案をさせて頂きます。
試作~量産まで幅広く対応いたします。

特注品バットコンタクト製作例

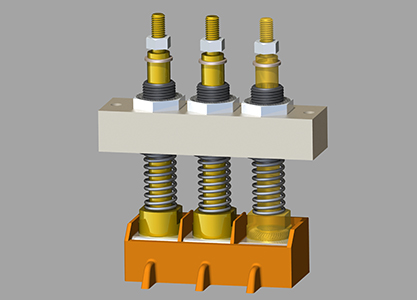

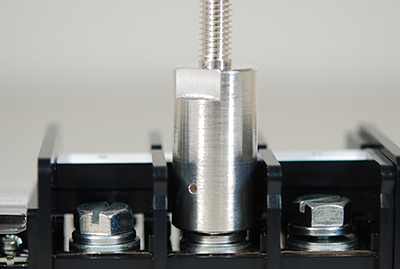

端子台のボルト頭への通電

通電検査用大電流プローブ

検査工程用高電流通電プローブ

電流値:104A
ボルト:M8
ボルト上部及び側面の2方向からコイルスプリングコンタクトで通電します。
*ボルトの材質や表面処理の種類によっては提案ができない場合があります。

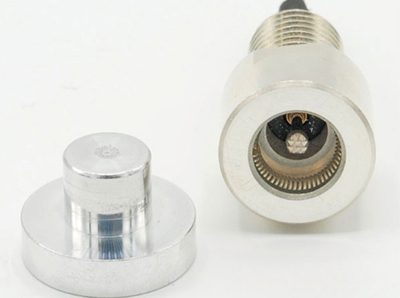

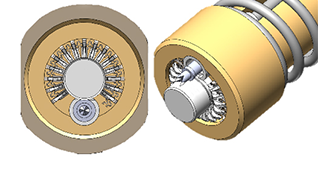

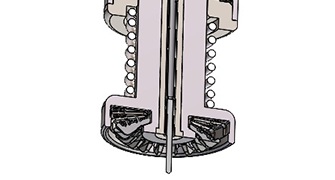

四端子測定用バットコンタクト

四端子測定用プローブ
電流値:360A
中央のスプリングプローブとコイルスプリングコンタクトは絶縁されており、給電と合わせて四端子測定による内部抵抗などの精密測定が可能

端子台のボルト頭への高電流通電プローブ
電流値:60A
相手形状の上部にプローブを押し当て、電流は側面から通電

バットコンタクト使用例

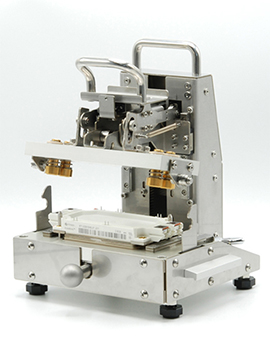

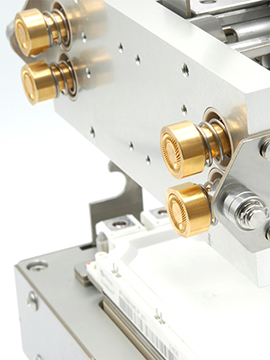

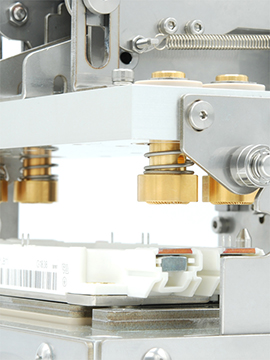

自動機でのバットコンタクト

通電不良を改善する大電流プローブ

接触不良を改善する高電流プローブ

接触不良を改善する高電流プローブ

IGBTの検査工程において、バットコンタクトで通電します。メカ機構を含めての提案も可能です。

その他、バットコンタクトの製作例

特注対応で製作する大電流プローブ
電流値:70A
外径:φ16mm
コネクタボディの長さ方向を長くし放熱性を向上

カスタマイズ設計する高電流プローブ
電流値:30A
お客様のご要望に合わせた形状で
製作

半導体の出荷検査に使用する大電流プローブ
電流値:60A
外径:φ13mm
バットコンタクトが交換できるように、先端だけでの製作

カタログダウンロードはこちら

特注品バットコンタクトにつきましては、「お問い合わせフォーム」より電気的仕様、相手面の情報などをご入力の上、お問い合わせください。
担当営業より折り返しご連絡させて頂きます。
