Meltricコネクタ｜ メルトリックUL対応の北米向けコネクタマレシャルメーカーロゴ

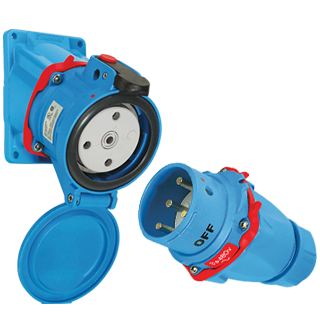

北米向けMeltricブランド

Meltric（メルトリック）は安全性に配慮した工場用の電源コネクタです。フランスMarechal electric(マレシャルエレクトリック)社の北米向けブランドです。UL規格、CSA規格対応の製品です。半導体製造装置の主電源やポンプ、モーターの電源等、アメリカを中心に使用されています。

特長

  • ●北米の安全規格を取得（UL規格、CSA規格）
  • ●半導体工場の製造装置の主電源に最適
  • ●10A～680Aの大電流に対応
  • ●主要モデルでIP66/67/69の防塵防水性
  • ●誤挿入防止などの各種安全機能
  • ●耐久性の高い堅牢な設計

主なアプリケーション

  • ●半導体製造装置の主電源
  • ●自動車製造設備
  • ●食品工場内のポンプ電源
  • ●船舶の港湾内での陸上給電
  • ●電動重機のバッテリー充電

注意

  • ●電気用品安全法（PSEマーク）を取得していないため
    　一部製品は日本国内では使用できません
  • ●北米向けでない場合、マレシャルブランドの製品からご選定ください
  • ●製品型式、詳細仕様はお問い合わせください

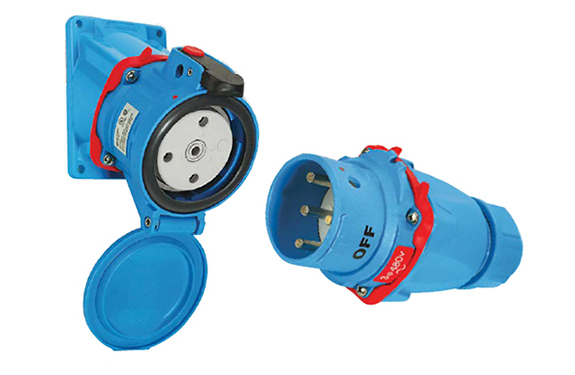

組み合わせ方

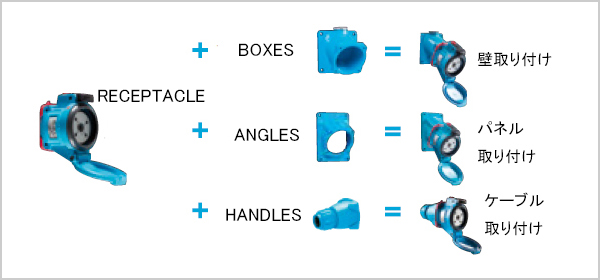

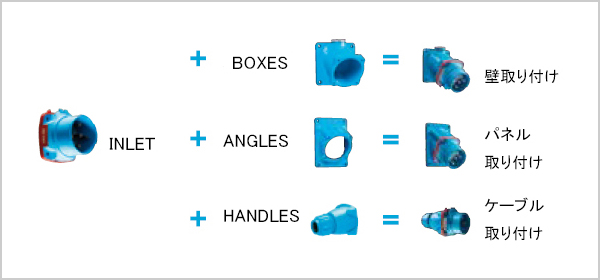

通電仕様にあわせてRECEPTACLE（メス）とINLET（オス）を選定します。次に それぞれを「壁取り付け」、「パネル取り付け」、「ケーブル取り付け」するかによって BOXES、ANGLES、HANDLESなどのアクセサリーを選定し組み合わせて使用します。
ケーブル中継として組み合わせることも可能です。

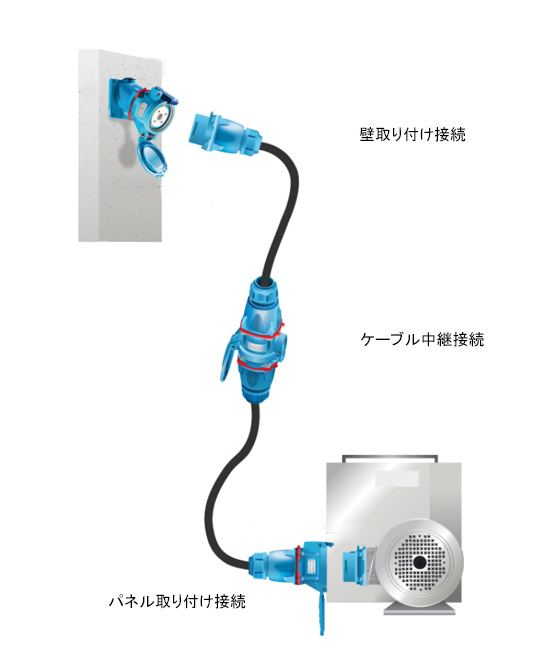

組み合わせ方により、メス側（電源側）とオス側（負荷側）を壁側にもケーブル側にも配置できます。

メルトリックのレセプタクル側組み合わせ例
INLET（オス）とアクセサリーの組み合わせ

メルトリックのインレット側組み合わせ例
インレット（オス）とアクセサリーの組み合わせ

壁取り付けにもケーブル中継にもなるコンセント
配置例

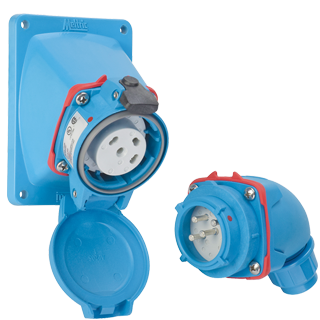

  • MeltricのDSNシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DSN20 20 600 - 4X 69/69K Poly - - 3P+N+G 2
DSN30 30 600 - 4X 69/69K Poly - - 3P+N+G 2
DSN60 60 600 - 4X 69/69K Poly - - 3P+N+G 4
DSN150 150 600 - 4X 69/69K Poly Metal - 3P+N+G 6

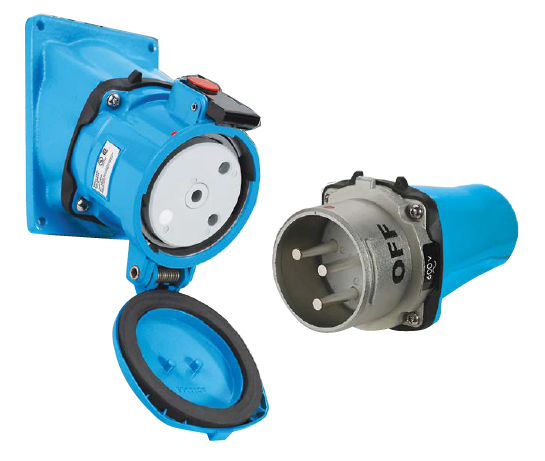

  • MeltricのDSシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DS20 20 600 - 3R+ - Poly - - 3P+N+G 2
DS30 30 600 - 3R+ - Poly - - 3P+N+G 4
DS60 60 600 - 3R+ - Poly Metal - 3P+N+G 4
DS100C 100 600 - 3R+ - Poly Metal - 3P+N+G 4
DS100 100 600 - 3R+ - Poly Metal - 3P+N+G 6
DS200 200 600 - 3R+ - - Metal - 3P+N+G 6
  • MeltricのPNシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
PN7c 15 480 130 - 66/67 Poly Metal SS 6P+G -
PN12c 2 600 130 - 66/67 Poly Metal SS 11P+G -
PN12c 7.5 600 130 - 66/67 Poly Metal SS 11P+G -
DSN12c 2 480 130 66/67/69 Poly - 12
DSN12c 7.5 480 130 66/67/69 Poly - 12
  • MeltricのDSN24cシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DSN24c 2 480 130 - 66/67 Poly - - 24 -
DSN24c 7.5 480 130 - 66/67 Poly - - 24 -
DS24c 2 250 130 - 54/55 - - SS 24 -
DS24c 7.5 250 130 - 54/55 - - SS 24 -
  • MeltricのDSN37cシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DSN37c 2 480 130 - 66/67 Poly - - 37 -
DSN37c 7.5 480 130 - 66/67 Poly - - 37 -
DS37c 2 480 130 - 54/55 - - SS 37 -
DS37c 7.5 480 130 - 54/55 - - SS 37 -
DN9c 20 480 130 - 54/55 - Metal - 9 -
DN20c 20 480 130 - 54/55 - Metal - 20 -
DS7c 30 600 130 - 54/55 Poly Metal - 7 3
DR7c 50 600 130 - 54/55 Poly Metal - 7 3

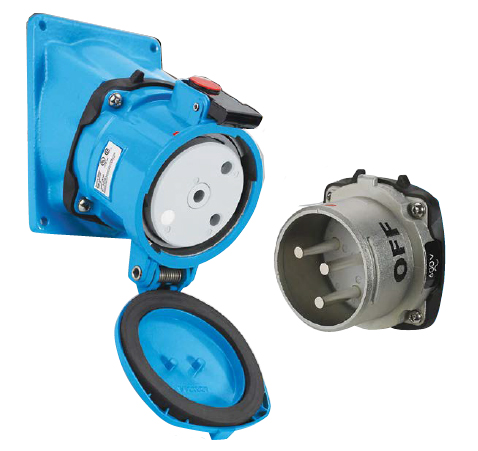

  • MeltricのDRシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DR30 30 600 - 3R+ - Poly - - 3P+N+G 2
DR50 50 600 - 3R+ - Poly - - 3P+N+G 4
DR100 100 600 - 3R+ - Poly Metal - 3P+N+G 4
DR150 150 600 - 3R+ - Poly Metal - 3P+N+G 6
DR250 250 600 - 3R+ - - Metal - 3P+N+G 6
DR400 400 480 - - 54/55± - Metal - 3P+G 2
PN20 20 480 - - 55± Poly Metal SS 3P+N+G -
PNHT 30 480 130 - 44 - Metal - 3P+N+G -

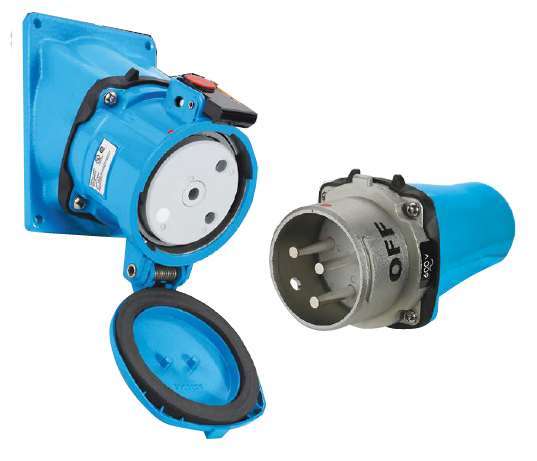

  • MeltricのDSDCシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DSDC1 20 - 250 3R+ - Poly - - 2P+G -
DSDC1 15 - 600 3R+ - Poly - - 2P+G -
DSDC1 10 - 750 3R+ - Poly - - 2P+G -
DSDC3 30 - 250 3R+ - Poly - - 2P+G -
DSDC3 30 - 600 3R+ - Poly - - 2P+G -
DSDC3 20 - 750 3R+ - Poly - - 2P+G -
DSDC6 60 - 250 3R+ - Poly Metal - 2P+G -
DSDC6 50 - 600 3R+ - Poly Metal - 2P+G -
DSDC6 30 - 750 3R+ - Poly Metal - 2P+G -
DSDC9 100 - 250 3R+ - Poly Metal - 2P+G -
DSDC9 60 - 600 4X - Poly - - 2P+G -
DSDC2 200 - 250 3R - - Metal - 2P+G -
DSDC2 100 - 600 3R - - Metal - 2P+G -

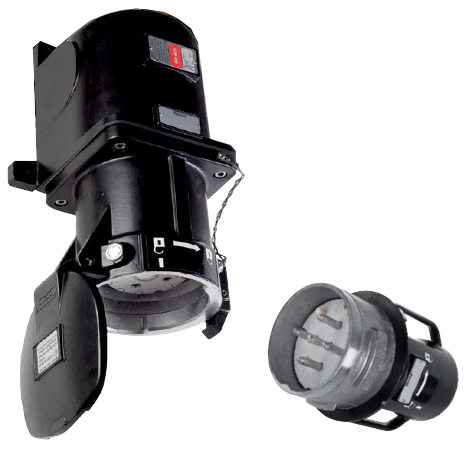

  • MeltricのPFシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
PFQ300 300 600 250 - 66/67 - Metal - 3P+N+G 8
PF300 300 600 250 - 66/67 - Metal - 3P+N+G 4
PF400 400 600 250 - 66/67 - Metal - 3P+N+G 4
PF600 600 600 250 - 66/67 - Metal - 3P+N+G 4
SP 600 1000 1500 - 66/67 Poly - - 1P 2++
CS1000 400 1000 1500 - 66/67 Poly - - 1P -

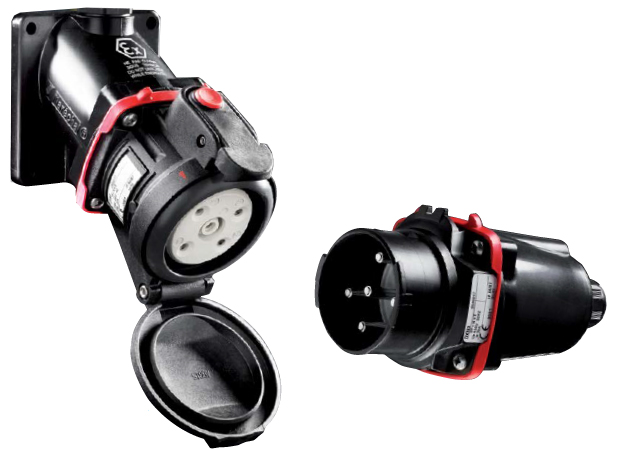

  • MeltricのDXNシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DXN20 20 600 - - 66/67 Poly - - 3P+N+G -
DXN30 30 600 - - 66/67 Poly - - 3P+N+G 2
DXN60 60 600 - - 66/67 Poly - - 3P+N+G 2
DXA1 20 600 - - 66/67 - Metal - 3P+N+G -
DS20 20 600 - 4X - Poly - - 3P+N+G 2
DS30 30 600 - 4X - Poly - - 3P+N+G 4
DS60 60 600 - 4X - - Metal - 3P+N+G 4
DS100C 100 600 - 4X - Poly Metal - 3P+N+G 4
DSN150 150 600 - 4X - - Metal - 3P+N+G 6
DS200 200 600 - 4X - - Metal - 3P+G 6
DR30 30 600 - 4X - Poly - - 3P+N+G 2
DR50 50 600 - 4X - Poly - - 3P+N+G 4
DR250 250 600 - 4X - - Metal - 3P+G 6
DSDC1 20 - 250 4X - Poly - - 2P+G -
DSDC3 30 - 250 4X - Poly - - 2P+G -
DSDC6 60 - 250 4X - Poly Metal - 2P+G -
DSDC9 100 - 250 4X - - Metal - 2P+G -
DSDC2 200 - 250 4X - - Metal - 2P+G -

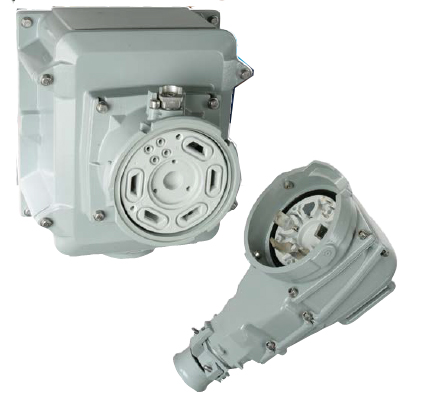

  • MeltricのDXシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
DX1 20 750 - - 65 - Metal - 3P+N+G -
DX3 32 750 - - 65 - Metal - 3P+N+G -
DX6 63 750 - - 65/66 - Metal - 3P+N+G -
DX9 125 750 - - 65/66 - Metal - 3P+N+G -

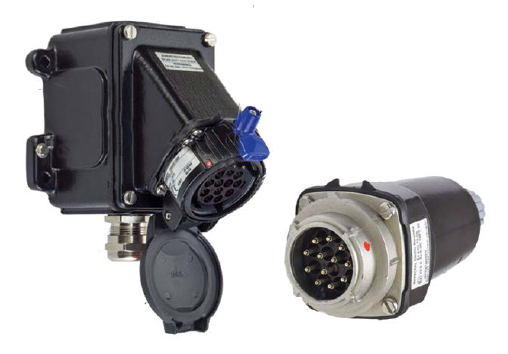

  • MeltricのPXNシリーズ
シリーズ名 電流値 最大電圧 環境レーティング ケース材質 極数
VAC VDC Type IP Poly Metal SS Main Aux.
PXN12c 10 220 - - 65/66 - Metal - 11P+G -
DXN25c 10 440 - - 66/67 - Metal - 24P+G -
DXN37c 10 220 - - 66/67 - Metal - 36P+G -
SPeX 680 1000 - - 65/66 Poly - - 1P 2
