電流導入端子 | 真空導入・大電流&高電圧対応

電流導入端子は多極のハーメチックコネクタでは対応できないような大電流(最大400A)、高電圧(高耐電圧・最大DC30kV)の電力を導入したい時に使用される気密端子です。

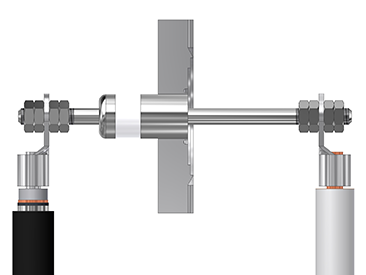

おねじ形状となっており、ケーブルの丸型圧着端子をナットによって固定するため相手コネクタは必要ありません。
特注対応によりおねじをプラグ形状とし、ソケットコンタクトによるコネクタ接続も可能です。

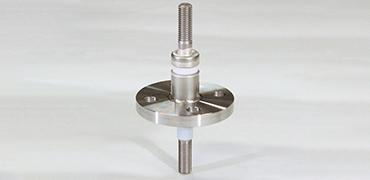

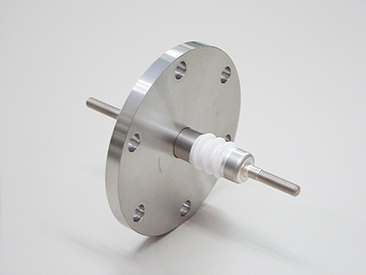

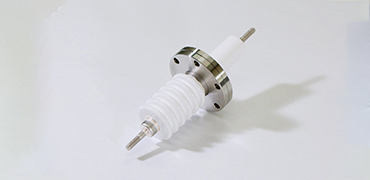

  • 単極の電流導入端子フランジ付き
  • 単極の電流導入端子フランジ付き

標準的な電流導入端子のラインアップ

電流容量
~3A ~10A ~15A ~20A ~80A ~100A ~250A ~400A
耐電圧(DC) 1kV
3kV
5kV
12kV
30kV

選定方法は上記ラインアップから仕様に合う電流導入端子と必要本数をご連絡ください。

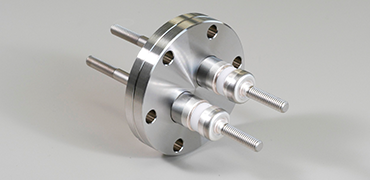

次にご希望のフランジ規格をご指示ください。
弊社にて必要なフランジサイズを設計してお見積りいたします。

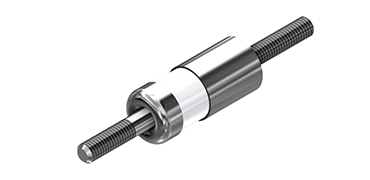

お客様装置の容器に直接電流導入端子を溶接して取り付けたい場合には電流導入端子単体を使用します。

電流導入端子の仕様、本数、フランジの種類をご指定いただければ溶接した状態にて提案いたします。

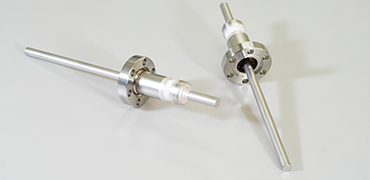

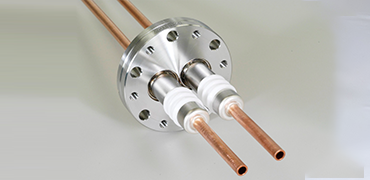

特注形状、仕様の電流導入端子も承ります。高周波通電や冷却水の使用を想定したパイプ形状やさらなる大電流、高耐電圧の電流導入端子を設計し製作致します。
