特殊用途回転コネクタ | 真空・耐熱・高周波信号

100℃以上で使用できる回転接続コネクタ

グローブ・テックではアウトガス性の少ない材質を使用した「真空用ロータリーコネクタ」や耐熱材質を使用した「高温用ロータリーコネクタ」の開発を行っています。 その他、アンテナ等の回転接続部で使用する高周波信号用ロータリーコネクタをご紹介します。

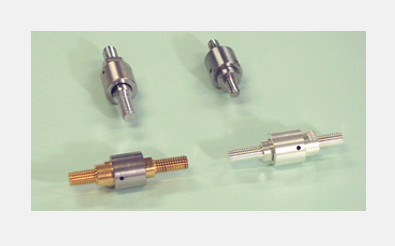

GTロータリーコネクタ

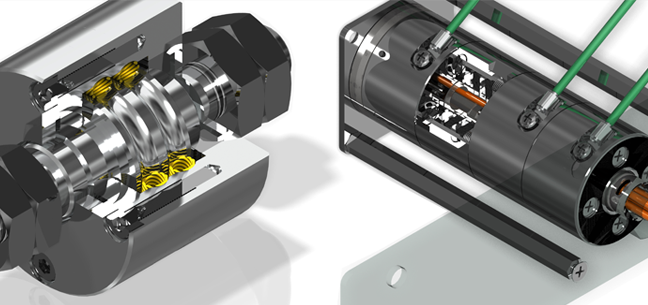

真空用ロータリーコネクタ、高温用ロータリーコネクタ

グローブ・テックではお客様の要望する環境温度、材質や仕様を考慮し、ロータリーコネクタの開発提案が可能です。
例えば、半導体製造装置において熱源の近くや真空内で使用したい場合、耐熱性の材質で製作したロータリーコネクタ、低アウトガスの材質で製作したロータリーコネクタを、開発提案いたします。

  • 100℃以上で使用できる回転接続コネクタ
  • 高温耐熱用及び真空用の回転接続コネクタ

高周波用ロータリージョイント SAGE

米国・API Technologies社(旧Sage社)の高周波用ロータリージョイントはDCから40GHzまでの高周波でご使用いただける同軸の回転接続用コネクタです。
優れた高周波特性から、レーダー、パラボラアンテナ、電波暗室のアンテナ等の電波の回転接続部で幅広い実績があります。

高周波信号の回転接続コネクタ

MODEL:345
許容周波数:DC~18GHz
コネタクタイプ:SMA

18GHz接続用ロータリージョイント

MODEL:345C
許容周波数:DC~18GHz
コネタクタイプ:SMA

高周波12.4GHz回転接続用コネクタ

MODEL:305WF
許容周波数:DC~12.4GHz
コネタクタイプ:N
フランジ付きです。

高周波40GHz回転接続用コネクタ

MODEL:351v
許容周波数:DC~40GHz
コネタクタイプ:K
KタイプコネクタはSMAコネクタと互換性があります。

型式と仕様

型式 Frequency
range
max.
VSWR
max.insertion
loss
max.starting
torque
重量(g) コネクタ
形状
連続使用
回転数
345 DC-18GHz 1.20 (DC-10GHz)
1.35 (10-18GHz)
0.2dB (DC-10GHz)
0.5dB (10-18GHz)
16.74g-cm 34 SMA 100rpm
345W 33.48g-cm
345C 25.5
305W DC-12.4GHz 1.10 (DC-3GHz) 0.1+0.015f@f (GHz) 89.29g-cm 226.8 N 500rpm
305WF 1.15 (3-6GHz) 255
344 1.30 (6-10GHz) 78.13g-cm 113.4 1,500rpm
344F 1.50 (10-12.4GHz) 141.7
344AF DC-18GHz 1.5 1 TNC
351 DC-40GHz 1.3 (DC-10GHz) 0.1dB (1√f)@f (GHz) 55.8g-cm 14.2 K 250rpm
1.45 (10-20GHz)
1.60 (20-30GHz)
1.75 (30-40GHz)
