高電圧ケーブル・コネクタ｜最大DC320kV対応

高電圧ケーブル・コネクタ｜最大DC320kV対応メーカー名：hivolt.de(独)

ハイボルト社高電圧ケーブル

高電圧ケーブルと高電圧コネクタの紹介

ドイツのハイボルト社は高電圧用ケーブルのメーカーです。
シールド無しはDC5～150kV、シールド付きは最大DC320kVまでの幅広い電圧に対応しています。エックス線(X線)や電子ビーム向けケーブルもラインアップされています。上記以外の高圧ケーブルもカスタマイズで対応可能です。

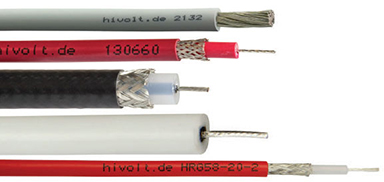

高電圧ケーブル

DC5kV～DC320kVまでの高電圧ケーブル

使用電圧：DC5kV～DC320kV
シールド：無し、有り
特長：RoHS対応

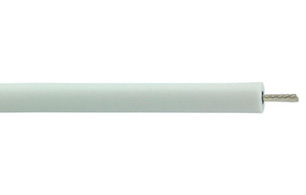

シールド無し
DC6～100kVまでのシールド無しケーブル詳細

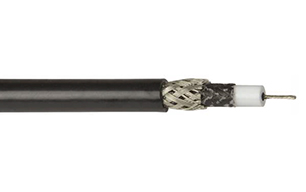

シールド有り
DC6～125kVまでのシールド有りケーブル詳細

高電圧コネクタ

DC10kV～DC100kVまでの高電圧コネクタ

使用電圧：DC10kV～DC100kV
電流値：13A～80A
極数：1～3
特長：コネクタ単体販売とケーブルアセンブリ販売
RoHS対応

HC7シリーズ
DC10～100kVまでの単極高電圧コネクタ詳細

VP-CLシリーズ
DC13kV / 13Aまでの多極高電圧コネクタ詳細

高電圧ケーブル

高電圧ケーブルシールド無し　一覧

この一覧では使用電圧DC6～100kVまでのシールド無し高電圧ケーブルを紹介しております。
一覧表以外にも最大DC150kVまでのラインナップがございます。
お探しの高圧ケーブルが見つからない場合には、お気軽にグローブ・テックにご相談ください。

使用電圧		型式	導体		※絶縁体		色
DC[kV]	AC[kV]	型式	断面積mm2(AWG)	素線構成(本/AWG)	径mm	材質	色
6	-	HSW-0624-0	0.24 (24)	19 / 36	2.3	シリコン	黒
10	-	HSU-1012-65-2	3.31 (12)	65 / 30	4.39 - 4.88	シリコン	赤
10	-	HSU-1022-7-2	0.36 (22)	7 / 30	2.78 - 3.19	シリコン	赤
10	-	HSU-1022-7-0	0.36 (22)	7 / 30	2.78 - 3.19	シリコン	黒
10	-	HSU1016-30-9	1.52 (16)	30 / 30	3.57 - 4.02	シリコン	白
15	-	2132	13.6 (6)	133 × 27	7.6	シリコン	白
15	-	HSW-1514-2	2.08 (14)	41 / 30	3.9	シリコン	赤
20	-	2185R	0.51 (20)	10 × 30	3.2	シリコン	赤
20	6.6	HSL-20-0.38-B-9	0.38 (22)	19 × 34	4.95 ± 0.15	シリコン	白
20	-	HSU-2022-7-2	0.36 (22)	7 / 30	3.5 - 3.8	シリコン	赤
20	-	HSU-2022-7-0	0.36 (22)	7 / 30	3.5 - 3.8	シリコン	黒
20	-	HSU-2018-19-0	0.96 (18)	19 / 30	3.93 - 4.34	シリコン	黒
20	-	HSW-2012-2	3.29 (12)	65 / 30	4.9	シリコン	赤
20	-	HSW-2018-0	0.81 (18)	16 / 30	3.8	シリコン	黒
30	-	HFP-3020-19-2	-20	19 / 32	2.54	FEP	赤
30	-	HSU-3014-41-9	2.08 (14)	41 / 30	5.27 - 5.85	シリコン	白
30	-	HSU-3018-19-0	0.96 (18)	19 / 30	4.53 - 5.07	シリコン	黒
30	-	HSU-3022-7-9	0.36 (22)	7 / 30	4.04-4.56	シリコン	白
30	-	HSU-3020-19-9	0.62 (20)	19 / 32	4.27 - 4.8	シリコン	白
40	-	2012	0.97 (18)	19 / 30	6	シリコン	白
40	-	HSW-4018-2	0.81 (18)	16 / 30	6.2	シリコン	赤
50	-	HSW-5018-9	0.81 (18)	16 / 30	8.4	シリコン	白
50	-	2032	1.2 (16)	19 / 29	7.5	シリコン	白
60	-	2024	3.1 (12)	19 / 25	9.1	シリコン	白
100	-	2062	8.5 (8)	133 / 29	16.5	シリコン	白

※絶縁体材質　FEP : 四フッ化エチレン・六フッ化プロピレン共重合体
※絶縁体の径が最外径になります。

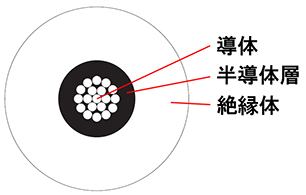

基本的なケーブル構造 (例:2024)

カタログダウンロードはこちら

高電圧ケーブルシールド有り　一覧

この一覧では使用電圧DC6～125kVまでのシールド有り高電圧ケーブルを紹介しております。
一覧表以外にも最大DC320kVまでのラインナップがございます。
お探しの高圧ケーブルが見つからない場合にはグローブ・テックにご相談ください。

使用電圧		型式	導体			半導電層	絶縁体	シールド	※ジャケット		色
DC[kV]	AC[kV]		断面積	径	素線構成	材質	材質	径mm	径mm	材質
DC[kV]	AC[kV]		mm2 (AWG)	mm	(本/AWG)	材質	材質	径mm	径mm	材質
8	3	HSL-8S-0.75-B-2	0.75 (18)	1.16	23 / 32	-	シリコン	3.5	4.9 ± 0.2	シリコン	赤
15	6	HSL-15S-6-A-9	6.0 (10)	3.17	84 × 0.301mm	-	シリコン	9.2	11.6 ± 0.6	シリコン	白
20	6.6	HSL-20-0.38-SS-C-0	0.38 (22)	0.78	19 / 34	半導体シリコン	シリコン	5.7 ± 0.2	7.3 ± 0.2	シリコン	黒
20	6.6	HSL-20-0.38-SS-C-0	0.38 (22)	0.78	19 / 34	半導体シリコン	シリコン	5.7 ± 0.2	7.3 ± 0.2	シリコン	黒
20	-	HRG58-20-2	0.5	0.95	19 / 33	-	PE-X	3.35±0.1	4.95 ± 0.15	TPE-U ［PUR］	赤
30	-	130660	0.36 (22)	0.76	7 / 30	-	HDPE	4.4	5.5 ± 0.1	PVC	赤
30	-	130660	0.36 (22)	0.76	7 / 30	-	HDFRPE	4.4	5.5 ± 0.1	PVC	赤
60	20	HSC-60-1PSUA-2	0.97 (18)	1.24	19 / 30	半導体PE	LDHMW PE	6.9	7.7 ± 0.3	TPE-U	赤
60	20	HSC-60-1PSUA-2	0.97 (18)	1.24	19 / 30	半導体テープ	LDHMW PE	6.9	7.7 ± 0.3	TPE-U	赤
60	-	2149SVJ	0.97 (18)	1.24	19 / 30	半導体PE	LDHMW PE	6.5	8.6	PVC	黒
60	-	HXC-60-1EA-8	2.0 (14)	2	37 / 30	半導体テープ	EPR	9.1	11.1 ± 0.5	PVC	灰
						半導体EPR
						半導体テープ
100	-	2124	1.2 (16)	1.5	19 / 29	半導体PE	LDHMW PE	9.8	11.2	PVC	黒
125	40	2243	8 (8)	3.6	49 / 25	半導体EPR	EPR	17.1	19.7	PVC	黒
125	40	2243	8 (8)	3.6	49 / 25	半導体テープ	EPR	17.1	19.7	PVC	黒

※絶縁体の径が最外径になります。

※絶縁体材質
PE-X　:　架橋ポリエチレン
HDPE　:　高密度ポリエチレン
HDFRPE　:　高密度難燃ポリエチレン
LDHMW PE　:　低密度高分子量ポリエチレン
EPR　:　エチレンプロピレンゴム

※ジャケット材質
TPE-U［PUR］　:　熱可塑性ポリウレタンエラストマ［ポリウレタンゴム］
PVC　:　ポリ塩化ビニル　(RoHS6物質のみの対応となります。)
TPE-U　:　熱可塑性ポリウレタンエラストマ

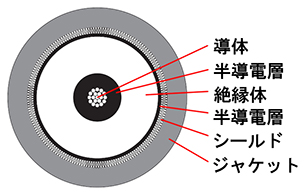

基本的なケーブル構造
(例:HSL-20-0.38-SS-C-0)

カタログダウンロードはこちら

高電圧コネクタ　HC7シリーズ

DC10～100kVまでの単極高電圧コネクタシリーズです。
電流値は30A・80Aの2種類から選択できます。

プラグ
レセプタクル

製品仕様

使用電圧　:: DC10 ～ 100kV

使電流値　:: 30A ・ 80A

極数　:: 1

使用温度範囲　:: -50℃ ～ 200℃

コンタクト材質　:: 真鍮　(銀めっき)

絶縁体材質　:: PTFE

適合ケーブル断面積 (プラグ)　:: (30A)最大2.5mm2 / 内径φ2.6mm
(80A)最大10mm2 / 内径φ4.8mm

適合ケーブル仕上がり外径(プラグ)　:: 6.5mm ～ 14mm

挿入ケーブル外径(プラグ)　:: 最大10mm

抜き差し寿命　:: 100,000回

RoHS対応　:: RoHS10物質

油密用Oリング追加　:: レセプタクル側にのみオプション設定

HC7シリーズ型式一覧

型式		使用電圧	試験電圧	電流値
プラグ	レセプタクル	DC[kV]	DC[kV]	A
HC7M-10A-x	HC7F-10A	10	15	30
HC7M-10B-x	HC7F-10B	10	15	80
HC7M-20A-x	HC7F-20A	20	30	30
HC7M-20B-x	HC7F-20B	20	30	80
HC7M-20B-x-P	HC7F-20B-P	20	30	80
HC7M-30A-x	HC7F-30A	30	45	30
HC7M-30B-x	HC7F-30B	30	45	80
HC7M-50A-x	HC7F-50A	50	75	30
HC7M-50B-x	HC7F-50B	50	75	80
HC7M-60A-x	HC7F-60A	60	90	30
HC7M-60B-x	HC7F-60B	60	90	80
HC7M-100A-x	HC7F-100A	100	150	30
HC7M-100B-x	HC7F-100B	100	150	80

※プラグの「-ｘ」の部分は別途カタログ9ページの型式の解説を参照して下さい。

HC7シリーズ　寸法図
　(例：プラグ HC7M-30A / レセプタクル　HC7F-30A)

プラグ HC7M-30A
レセプタクル　HC7F-30A

※寸法図の詳細はカタログを参照して下さい。

カタログダウンロードはこちら

高電圧コネクタ-VP-CLシリーズ

DC13kV、13Aの3極までの多極高電圧コネクタシリーズです。
内部配線専用のシリーズになります。作業者が日常的に抜き差しする場所には使用をお控えください。
ハウジングとコンタクトを選定し、ご使用ください。

レセプタクル
プラグ

ソケットコンタクト
ピンコンタクト

製品仕様

使用電圧　:: DC13kV

電流値　:: 13A

極数　:: 1 ～ 3

使用温度範囲　:: -40℃ ～ 120℃

コンタクト材質　:: 真鍮（銀めっき、金めっき）

ハウジング材質　:: PBT

適合ケーブル断面積　:: 0.14 - 2,5mm2 (AWG26 － 14)

ケーブル仕上がり外径　:: 最大φ4.2

コンタクト接続方法　:: 圧着、はんだ

抜き差し寿命　:: 1,000回

RoHS対応　:: RoHS10物質

VP-CLシリーズ型式一覧

ハウジング型式

※コンタクト無し

極数	レセプタクルハウジング型式	プラグハウジング型式
1	VP-CL-1F	VP-CL-1M
2	VP-CL-2F	VP-CL-2M
3	VP-CL-3F	VP-CL-3M

コンタクト型式

適合ケーブル断面積	ソケットコンタクト（レセプタクルハウジング用）		ピンコンタクト（プラグハウジング用）
mm2(AWG)	銀めっき	金めっき	銀めっき	金めっき
0.14-0.37 (26-22)	VP-CF-24-AG	VP-CF-24-AU	VP-CM-24-AG	VP-CM-24-AU
0.5 (20)	VP-CF-20-AG	VP-CF-20-AU	VP-CM-20-AG	VP-CM-20-AU
0.75-1.0 (20-16)	VP-CF-18-AG	VP-CF-18-AU	VP-CM-18-AG	VP-CM-18-AU
1.5 (16-15)	VP-CF-16-AG	VP-CF-16-AU	VP-CM-16-AG	VP-CM-16-AU
2.5 (14)	VP-CF-14-AG	VP-CF-14-AU	VP-CM-14-AG	VP-CM-14-AU
