大電流コネクタ標準品 | 在庫品・短納期・低価格

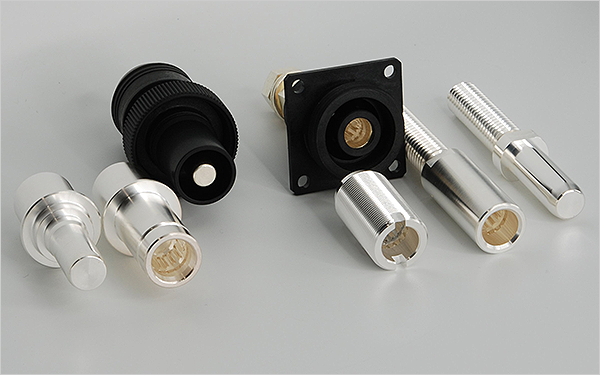

在庫品のある大電流コネクタ標準品

グローブ・テックでは、今すぐ手軽に使用したいというお客様のために「絶縁物無しプラグとソケット」と「絶縁物付きプラグとレセプタクル」の大電流コネクタを標準品として在庫しています。カタログからお選びいただける低価格で短納期対応の製品です。

絶縁物無しプラグとソケット

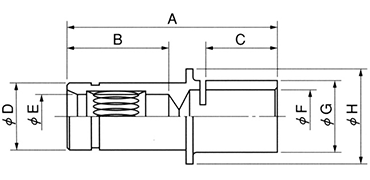

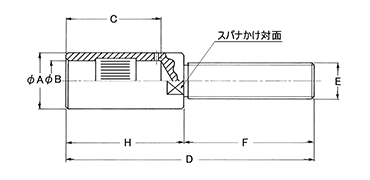

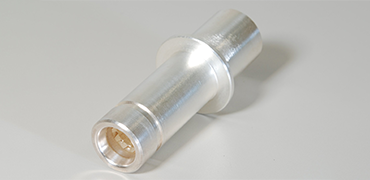

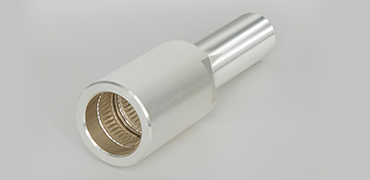

ソケット 型式:MS_

ボディ材質:真鍮/銀めっき
接点材質 :φ2mm~φ6mmはベリリウム銅合金/金めっき
      φ8mm以上はベリリウム銅合金/銀めっき
使用最高温度 :+145℃

MS_ (下部はソケット呼び径)

(mm)

型式 φB 定格電流(A) φA C D E F H 対面
MS2 2 25 5.5 16.5 36 M3 16 20 4
MS3 3 35 6 16.5 40 M4 20 20 5
MS4 4 50 7 19.5 50 M5 25 25 6
MS5 5 70 8.5 19.5 50 M5 25 25 7
MS6 6 90 10 19.5 53 M6 28 25 8
MS8 8 125 14 34 78 M8 36 42 11
MS10 10 180 16 34 84 M10 42 42 13
MS12 12 230 18 34 90 M12 48 42 13
MS14 14 280 20 38 98 M14 50 48 17
MS16 16 340 22 38 106 M16 58 48 19
MS18 18 400 25 42 110 M16 58 52 22
MS20 20 460 28 42 122 M18 70 52 24
MS25 25 620 38 62 149 M20 74 75 32
MS30 30 800 42 62 156 M24X2 82 75 36
MS35 35 1,000 48 62 165 M30X2 90 75 41
MS40 40 1,200 52 62 180 M36X3 105 75 46

※ネジは一部細目になりますのでご注意ください。

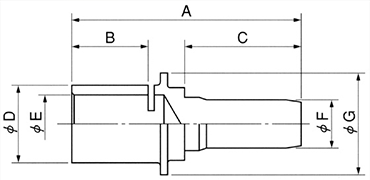

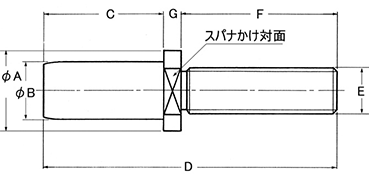

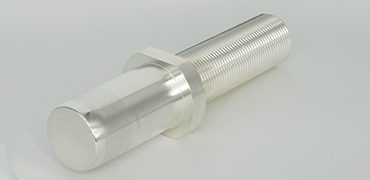

プラグ 型式:MP_N

ボディ材質:真鍮/銀めっき
使用最高温度:+145℃

(mm)

型式 φB 定格電流
(A)
φA C D E F G 対面
MP2N 2 25 4.7 16.5 35.5 M3 16 3 4
MP3N 3 35 5.8 16.5 40 M4 20 3.5 5
MP4N 4 50 7 19.5 48.5 M5 25 4 6
MP5N 5 70 8.1 19.5 48.5 M5 25 4 7
MP6N 6 90 9.3 19.5 51.5 M6 28 4 8
MP8N 8 125 12.7 34 75 M8 36 5 11
MP10N 10 180 15 34 81 M10 42 5 13
MP12N 12 230 18 34 87 M12 48 5 13
MP14N 14 280 20 38 95 M14 50 7 17
MP16N 16 340 22 38 103 M16 58 7 19
MP18N 18 400 25 42 107 M16 58 7 22
MP20N 20 460 28 42 119 M18 70 7 24
MP25N 25 620 38 62 145 M20 74 9 32
MP30N 30 800 42 62 152 M24X2 82 9 36
MP35N 35 1,000 48 62 162 M30X2 90 10 41
MP40N 40 1,200 52 62 178 M36X3 105 11 46

※ネジは一部細目になりますのでご注意ください。

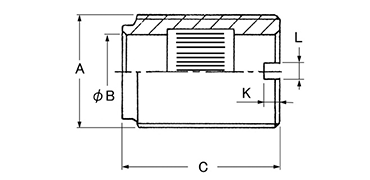

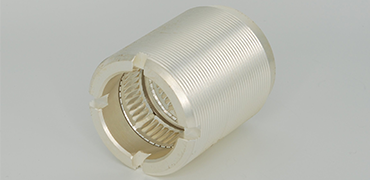

全ネジソケット 型式:MS_N

ボディ材質:真鍮/銀めっき
接点材質:φ2mm~φ6mm ベリリウム銅合金/金めっき
     φ8mm以上はベリリウム銅合金/銀めっき
使用最高温度:+145℃

(mm)

型式 φB 定格電流
(A)
A C K L
MS2N 2 25 M8X0.75 16.5 1.5 1.5
MS3N 3 35 M8X0.75 16.5 1.5 1.5
MS4N 4 50 M8X0.75 19.5 1.5 1.5
MS5N 5 70 M10X1 19.5 2 1.5
MS6N 6 90 M12X1 19.5 2.5 2
MS8N 8 125 M14X1 34 2.5 2.5
MS10N 10 180 M18X1 34 3.5 3.5
MS12N 12 230 M20X1 34 3.5 3.5
MS14N 14 280 M22X1 38 4 4
MS16N 16 340 M24X1 38 4 4
MS18N 18 400 M28X1 42 4 4
MS20N 20 460 M30X1 42 4 5
MS25N 25 620 M42X1.5 62 5 5
MS30N 30 1,000 M48X1.5 62 5 5
MS35N 35 1,400 M50X1.5 62 5 5
MS40N 40 1,800 M55X1.5 62 6 6

※ネジは細目になります。

圧着式ソケット 型式:SC_-_

ボディ材質:銅/銀めっき
使用最高温度:+145℃
ケーブル接続方法:圧着
工具:JIS工具
熱収縮チューブを利用することで、簡単な絶縁物付きコネクタにもなります。

(mm)

型式 φE 定格電流
(A)
適合ケーブル
サイズ(mm2
A B C φD φF φG φH
SC8-22 8 135 22 55 31.2 14 14 7.7 11.5 19.6
SC10-38 10 190 38 61.8 31.2 19.5 16 9.4 13.3 24.5
SC10-60 10 245 60 61.8 31.2 19.5 16 11.4 15.5 24.5
SC10-70 10 245 70 61.8 31.2 19.5 16 13.3 17.5 24.5
SC14-100 14 350 100 64.8 31.2 22.5 20.6 16.4 22.3 29
SC18-150 18 425 150 73.5 31.2 29.5 25.6 19.5 26.5 33.5

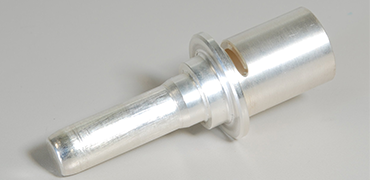

圧着式プラグ 型式:PC_-_

ボディ材質:銅/銀めっき
使用最高温度:+145℃
ケーブル接続方法:圧着
工具:JIS工具
熱収縮チューブを利用することで、簡単な絶縁物付きコネクタにもなります。

(mm)

型式 φF 定格電流
(A)
適合ケーブル
サイズ(mm2
A B C φD φE φG
PC8-22 8 135 22 57.5 14 33.5 11.5 7.7 19.6
PC10-38 10 190 38 63.5 19.5 33.5 13.3 9.4 24.5
PC10-60 10 245 60 63.5 19.5 33.5 15.5 11.4 24.5
PC10-70 10 245 70 63.5 19.5 33.5 17.5 13.3 24.5
PC14-100 14 350 100 66.5 22.5 33.5 22.3 16.4 29
PC18-150 18 425 150 74.4 29.5 34.4 26.5 19.5 33.5

絶縁物付きプラグとレセプタクル135A~425A

絶縁物付き大電流プラグ,絶縁物付き中継ソケット,絶縁物付き大電流パネル取付ソケット

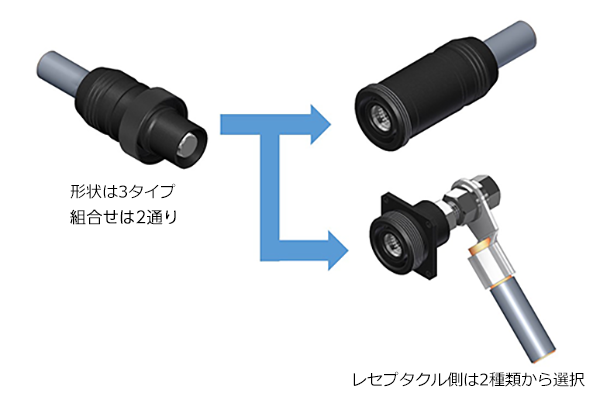

プラグを接続するレセプタクルは2種類あります。ケーブル中継として使用する「ケーブル中継レセプタクル」、機器や制御盤などのパネル面に取り付けられる「パネル取り付けレセプタクル」です。 ケーブルプラグ側にはカップリングナットが付いており、レセプタクルとのねじロックが可能です

適合ケーブル:22mm2 ~ 150mm2
ケーブル接続:圧着式
絶縁物:ガラス繊維強化66ナイロン
使用温度範囲:-20~+100℃
ロック機構:カップリングナットによるねじロック式

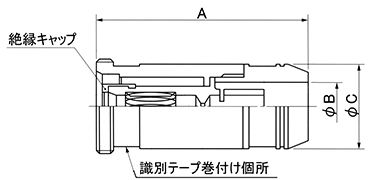

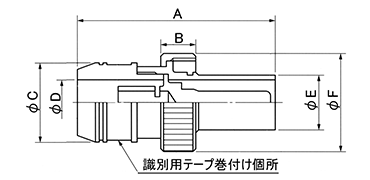

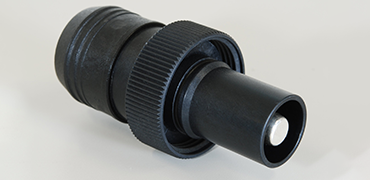

ケーブルプラグ 型式:CP_-_

ボディ材質:銅/銀めっき
ケーブル接続方法:圧着式

(mm)

型式 定格電流
(A)
呼び径 適合ケーブルサイズ(mm2 A B φC φD φE φF
CP8-22 135 8 22 75 13 29 16.6 19.6 36
CP10-38 190 10 38 82 15 34.2 21.6 22.6 41
CP10-60 245 10 60 82 15 34.2 21.6 22.6 41
CP10-70 245 10 70 82 15 34.2 21.6 22.6 41
CP14-100 350 14 100 86 15 39 26.3 27.2 47
CP18-150 425 18 150 96 17 44.2 30.5 32.2 52

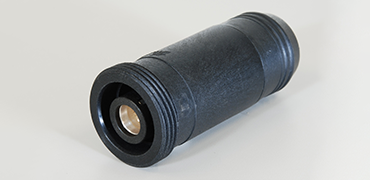

ケーブル中継レセプタクル 型式:CR_-_

ボディ材質:銅/銀めっき
ケーブル接続方法:圧着式

(mm)

型式 定格電流
(A)
呼び径 適合ケーブルサイズ(mm2 A φB φC
CR8-22 135 8 22 75 16.6 29
CR10-38 190 10 38 83 21.6 34.2
CR10-60 245 10 60 83 21.6 34.2
CR10-70 245 10 70 83 21.6 34.2
CR14-100 350 14 100 87 26.3 39
CR18-150 425 18 150 98 30.5 44.2

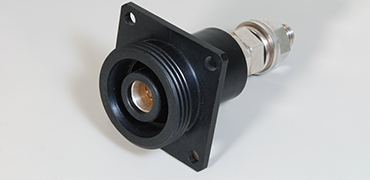

パネル取付レセプタクル 型式:PR_-_

ボディ材質:銅/銀めっき
ケーブル接続方法:ねじ締結

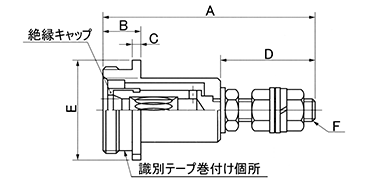

(mm)

型式 定格電流
(A)
呼び径 A B C D E F
PR8-M8 135 8 81 14 3 36.3 37 M8
PR10-M10 245 10 84 15.5 3 41.2 46 M10
PR14-M14 350 14 99 16 3 56.2 50 M14
PR18-M16 425 18 109 18.5 4 63.2 56 M16

絶縁物付きプラグとレセプタクル545A~700A

4種のキー溝による誤挿入防止機能を備えた大電流用のコネクタです。545A、700Aの大電流に対応しています。

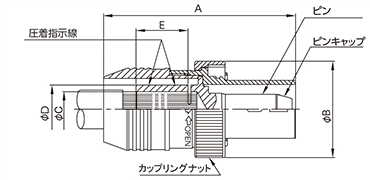

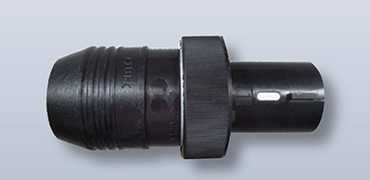

ケーブルプラグ(ピン側・圧着式)

(mm)

型式 定格電流
(A)
呼び径 適合ケーブル
サイズ(mm2)
A φB φC φD E
CP20-200-1 545A 20 200 130 65 24 32.7 35
CP20-200-2
CP20-200-3
CP20-200-4
CP20-325-1 700A 20 325 130 65 28 37.6 35
CP20-325-2
CP20-325-3
CP20-325-4

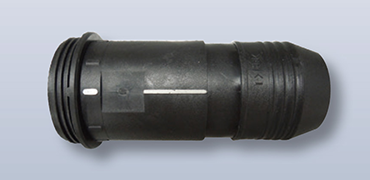

ケーブル中継レセプタクル(ソケット側・圧着式)

(mm)

型式 定格電流
(A)
呼び径 適合ケーブル
サイズ(mm2)
A φB φC φD E
CR20-200-1 545A 20 200 135 65 24 32.7 35
CR20-200-2
CR20-200-3
CR20-200-4
CR20-325-1 700A 20 325 135 65 28 37.6 35
CR20-325-2
CR20-325-3
CR20-325-4

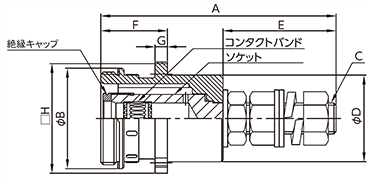

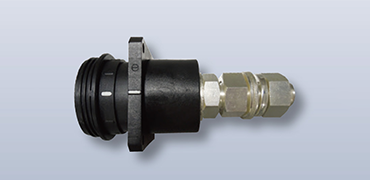

パネル取付レセプタクル(ソケット側・ねじ締結式)

(mm)

型式 定格電流
(A)
呼び径 適合ケーブル
サイズ(mm2)
A φB φC φD E F G □H
PR20-M20-1 545A
700A
20 200
325
152 65 M20 56 73 43 8 71
PR20-M20-2
PR20-M20-3
PR20-M20-4

オプション

識別カバー、識別リング、レセプタクルエンドキャップなど、各種オプションを取り揃えております。 詳細はお問い合わせください。

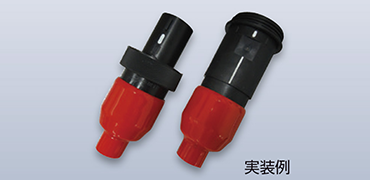

  • コネクタのご挿入防止用オプション
    コネクタのご挿入防止用
    オプション識別カバー

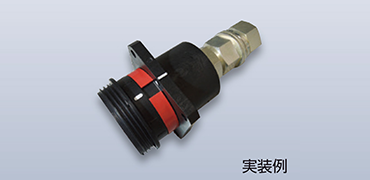

  • コネクタの誤勘合防止
    コネクタの誤勘合防止
    識別リング

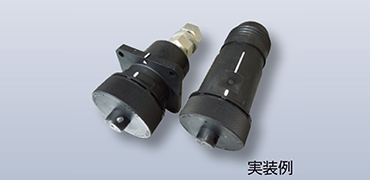

  • コネクタ用のキャップ
    コネクタ用のキャップ
    レセプタクルエンドキャップ
