大電流コネクタ特注品 | カスタムで設計対応

カスタム設計で製作する大電流コネクタ

既製品のコネクタで仕様が合わない場合、カスタム設計のコネクタが必要となります。
グローブ・テックでは、電気仕様・形状・材質・用途や環境などに適したカスタム設計の提案が可能です。特に電源などのパワー用大電流コネクタはもっとも得意とする分野です。

特注コネクタ製作例

絶縁物無しコネクタ

電源供給用特注大電流用コネクタ

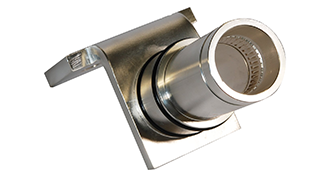

電磁撹拌装置用コネクタ

電流値:1,000A
呼び径:φ30mm
アングルのバスバーへソケットを銀ろう付けしています。

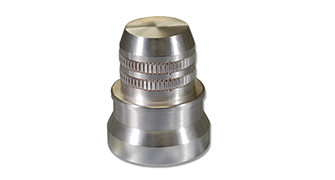

ケーブルヘッド高電流コネクタ

送電ケーブル用
コンタクト付きプラグ

電流値:2,000A
呼び径:φ60mm
プラグ側へ電気接点を装着しています。
コネクタ下部にケーブルを挿入して、ボディを圧縮して接続します。

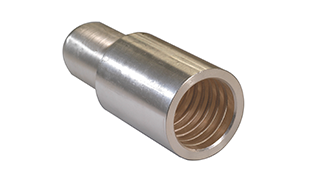

パワーサプライ用カスタマイズ大電流コネクタ

電力配電設備用ソケット

電流値:1,000A
呼び径:φ30mm
コネクタの止めねじによりロック可能。
配電ケーブルに圧着して使用。

カスタム設計の高電流コネクタ

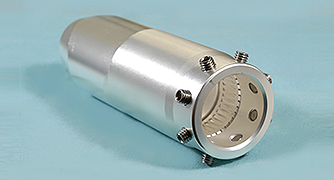

大電流用ソケット

電流値:700A
呼び径:φ25mm
電気接点を多数配置し、大電流に対応。
コネクタ後部にケーブルを圧縮して接続。

仕様に合わせて設計する高電流コネクタ

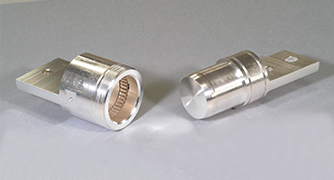

大電流用ソケット

電流値:2,000A
呼び径:φ50mm
バスバーや圧着端子に接続できるよう、コネクタの後部をバスバー形状にしてあります。

既製品にない大電流コネクタ

大電流プラグ

大電流プラグ
電流値:2,500A
呼び径:φ72mm
電気接点をプラグ側に取り付けたプラグ巻コネクタ

絶縁物付きコネクタ

電源用自動着脱コネクタ

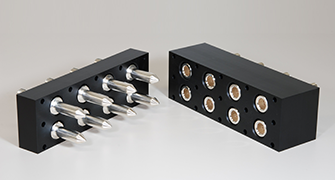

8Pドローアウトコネクタ

電流値:400A(1極あたり)
呼び径:φ14mm
自動着脱用で8極を絶縁物でまとめています。

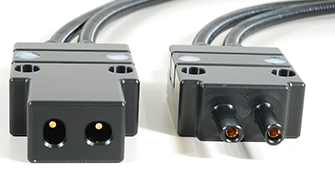

AGVの電源に使用できるコネクタ

AGV用バッテリー接続
2Pコネクタ

電流値:46A(1極あたり)
呼び径:φ3.6mm
お客様のご要望に合わせた形状で、誤嵌合(挿し間違い)防止機能も付加しています。

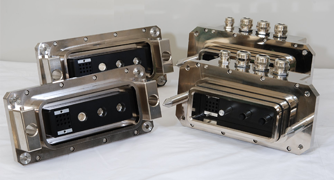

電気バスのバッテリー接続用コネクタ

EVバス

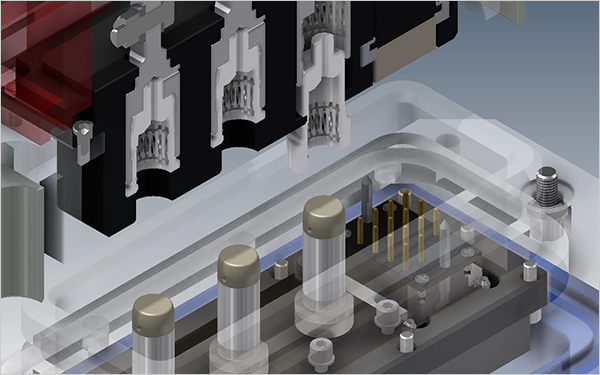

バッテリー自動接続用コネクタ

電流値:300A(1極あたり)
呼び径:φ16mm
バッテリーとEVバスを自動接続させる電源(3極)と信号(13極)の複合型コネクタです。

パルス電源用コネクタ

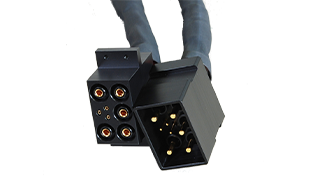

8P角型コネクタ
ケーブルアセンブリ

電流値:40A / 5極 (1極あたり), 3A / 3極
呼び径:φ3.6mm
電源用の5極(40A)と信号用の3極の複合コネクタにケーブルアセンブリをしています。

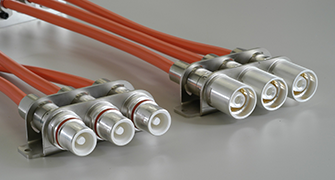

同軸シールド付きコネクタ

3P同軸コネクタ

電流値:120A(1極あたり)
呼び径:φ8mm
シールドケーブルに合わせ、コネクタも電気接点を2種類使用して同軸構造にしています。

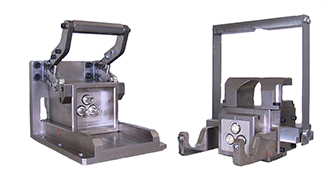

ロボットアームで操作するマニピュレータ用コネクタ

マニピュレータ用コネクタ

電流値:230A(1極あたり)
呼び径:φ12mm
耐放射線材質を使用。遠隔操作(マニピュレータ)での挿抜を可能にする為、大きなハンドルを採用。グローブ・テックではメカ機構を含めて設計することができます。
