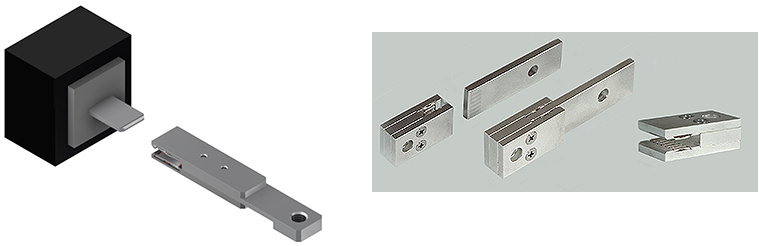

フォークソケット | バスバー・フラット端子へ接続

バスバー接続のフォークプラグ,フラット端子へ接続通電するフォークコネクタ

フォークソケットは接続先がフラットな板形状の時に使用するソケットです。接続先の板厚に合わせて間口を設計したコネクタです。ラミネート型バッテリーのタブ端子(極薄)のようなプレートへの接続から、大電流を使用するバスバーなどの厚いブレードまで対応できます。

使用事例
・自動車向けのPCUやECUなどの出荷検査
・ラックアンドパネル製品に使用されるユニット後部のバスバーとケース側の電源接続
・バスダクトの接続部

特長

  • 大電流に適した構造
  • ●芯ずれが一方的に大きい場合に吸収量が多い
  • 極薄から厚い板厚まで設計可能
  • ●接続が非常に簡単

フォークソケット製作例

フラット端子への安定接続

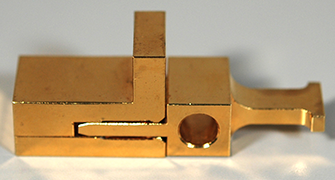

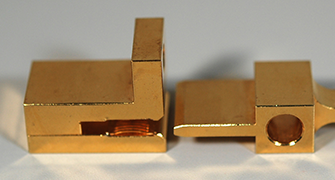

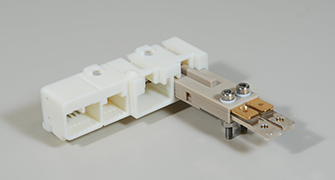

ECU検査用フォークソケット

バスバー:厚み2mm / 幅6.4mm
電流値:25A
ECUの出荷検査に使用しているフォークソケットです。車載コネクタとの互換性を持たせながら電気接点により信頼性と長寿命を実現しました。

インバータの母線への接続コネクタ

絶縁物付き

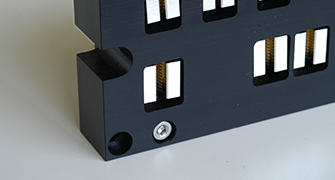

多極フォークソケット

バスバー:厚み4mm / 幅15mm
電流値:100A
多極のフラット端子に開口部、ピッチを合わせて作ったコネクタです。ワンタッチで複数極を接続し、大電流を効率的に流すことができます。

ナイフスイッチなどの板形状へ接続するコネクタ

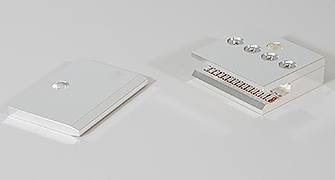

フォークソケット

バスバー:厚み5mm / 幅50mm
電流値:60A
嵌合部に大きなテーパーを設けているため芯ずれの吸収に向いています。AGVなどのアプリケーションに最適です。

ブスバーへの直接接続できるコネクタ

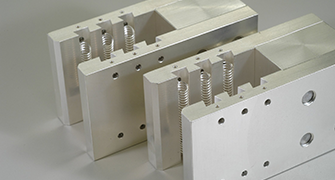

大電流フォークソケット

バスバー:厚み20mm / 幅100mmm
電流値:1,500Am
両側にコイルスプリングコンタクトを使用しています。接点部でのクリアランス吸収量の多いフォークソケットです。
