高温用耐熱コネクタ | 最大680℃・特殊接点使用

汎用品コネクタの耐熱温度は60~125℃程度ですが、グローブ・テックの高温用耐熱コネクタは最大680℃の耐熱性を持っています。加熱環境でもばね性を失わない電気接点を使用することで実現します。産業用機械のヒーター周辺や熱電対信号の接続に向いています。

主な材質

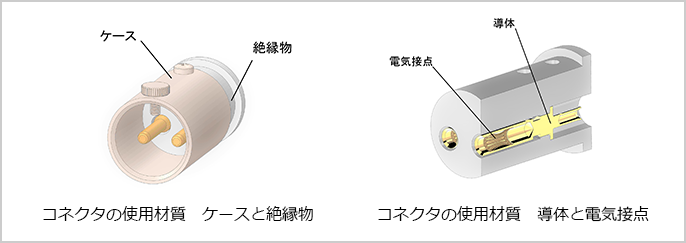

高温用耐熱コネクタの材質説明,高温用耐熱コネクタの材質説明詳細

電気接点

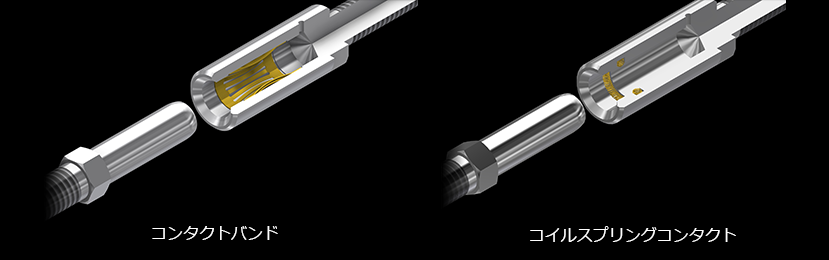

コンタクトバンドを電気接点にしたコネクタ,コイルスプリングコンタクトを電気接点にしたコネクタ

電気接点部は高温環境にさらされてもばね性を失わず安定した通電を行う材質の選定が必要です。
コンタクトバンド、コイルスプリングコンタクト共に耐熱性ばね材の製品をラインアップしています。
ベリリウム銅合金、ニッケル合金、ステンレス、ハステロイ、インコネル

導体

銅合金、ステンレス、ニッケル、インコネル

絶縁物

PTFE、PEEK、ポリイミド、セラミック

ケース、外装

アルミ、ステンレス、インコネル

高温用耐熱コネクタ製作例

高温用耐熱コネクタはすべて特注品対応となるため標準品のラインアップはございません。打ち合わせの上、設計とお見積りをさせていただきます。

高温用耐熱コネクタ絶縁物無し

導体部分のみを設計した場合の製作例です。お客様にて装置取り付け時に絶縁の 処理が必要となります。

  • 単極のニッケル合金の耐熱コンタクト
    400℃ 17A ニッケル合金
  • 単極のSUSの耐熱コンタクト
    300℃ 10A ステンレス
  • #16耐熱コンタクト
    250℃ φ1.6mm コンタクト
  • ロック付き金めっきの耐熱コンタクト
    180℃ 70A ラッチロック付き
  • 放電加工で製作した耐熱フォークソケット
    680℃ 1.5A フォークソケット
  • 金めっきの押し当て式耐熱コネクタ
    250℃ バットコンタクト

高温用耐熱コネクタ絶縁物付き

絶縁物、ケース、ロック機構等も用意したコネクタです。絶縁物やケースの材質も使用温度に合わせて選定致します。

  • PTFEとPEEKを使用した耐熱コネクタ
    220℃ 2極 中継コネクタ
  • PEEKを使用した耐熱コネクタ
    200℃ 単極 200A 大電流コネクタ
  • セラミックを利用した耐熱ソケット
    400℃ 9極 信号用ソケット
  • 製鉄所向け耐熱コネクタ
    200℃ 単極 200A 金属ケース付き
  • ねじロックによる耐熱コネクタ
    200℃ 6極 5A 中継コネクタ
  • アルミナセラミックの耐熱コネクタ
    680℃ ヒーター電源と熱電対
