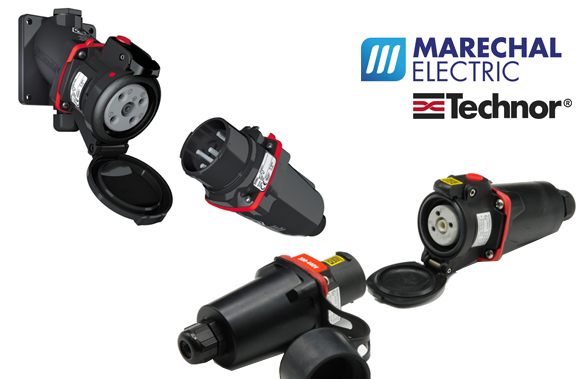

防爆型DXN ｜ 壁取付・中継コンセントコネクタ
マレシャルのDXNシリーズは日本の国内防爆の型式検定（国際整合防爆指針2015）に 合格した防爆環境用のコンセントです。 ガラス繊維強化プラスチックによる軽量なボディ、ボタン操作によるワンタッチ着脱、ガス&粉塵防爆対応、ケーブル中継可能などが特長です。
| シリーズ名 | DXN1 | DXN3 | DXN6 |
|---|---|---|---|
| 電流値 | 20A | 32A | 63A |
| 電圧値 | 24 V 250 V 440 V 500 V (AC) | ||
| 極数 | 2P 1P+N+E 3P+E 3P+N+E | ||
| ガス防爆構造 | Ex d e 耐圧防爆構造 安全増防爆構造 | ||
| 粉塵防爆構造 | Ex tb 容器による粉塵防爆構造 | ||
| 使用可能場所（ガス） | 第一類危険箇所（ゾーン1） 第二類危険箇所（ゾーン2） | ||
| 使用可能場所（粉塵） | ゾーン21 ゾーン22 | ||
| 型式検定合格番号 | CML17JPN1311X | CML17JPN1312 | CML17JPN1313 |
| 海外防爆認証 | IECEX ATEX | ||

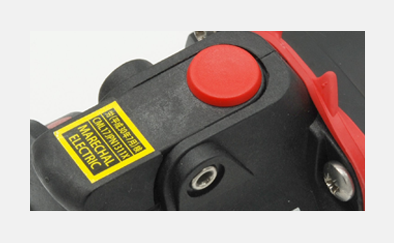

ボタン操作によるスピーディーな着脱
挿入はわずかに右にひねって押し込むだけで ロックが効きます。解放はボタンを押し、 左にひねるだけで完了です。 煩わしいねじ操作はございません。
軽量でコンパクトなボディ
ボディにはガラス繊維強化プラスチックを使用しています。 国内従来品と比べて軽量でコンパクトな設計です。 重量は6分の1、体積は3分の2ほどです。
ケーブル中継での使用も可能
壁取付形状だけでなく、アクセサリーの選択によりケーブル中継形状やオス、メス逆転 の取り付けなども可能です。
容器による粉塵防爆構造
IP66/IP67の防塵防水構造となっているため、容器による粉塵防爆構造を実現しています。
ケーブルとの接続部
ケーブルとの接続部はマイナスドライバーや六角レンチでねじを締めこみます。 Metal ringのばね圧力によりテンションがかかり、振動やヒートサイクルによる 緩みを抑制します。

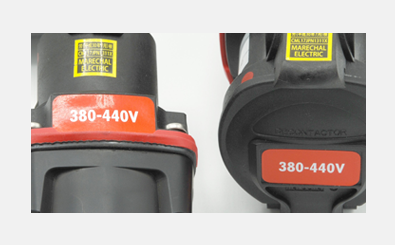

電圧仕様をガスケットとシールの色でビジュアル化
キー溝による誤挿入防止機能があるため電圧仕様の違ったメスとオスが挿入されることはありません。さらにガスケットとシールの色分けにより見た目でも判別しやすくなっています。
海外防爆認証を取得
IECEX、ATEXを中心とした海外防爆認証を取得した製品です。輸出案件にも使用可能です。輸出先国をお伝えください。詳しくはお問合せください。
下記以外の型式の商品もございます。詳しくはお問い合わせください。
| 2514013 | 2538015 | 2518052000T26 | 253A08820P | 256A08832P |
| 2514015 | 2538017 | 251808A | 253A08825P | 256A08840P |
| 2514017 | 2538033 | 251A057 | 253A25320M | 256A25320M |
| 2514033 | 2538035 | 251A08820P | 253A25325M | 256A25320P |
| 2514035 | 2538037 | 251A08825P | 253A25332M | 256A25325M |
| 2514037 | 2538093 | 251A25320M | 253A25332P | 256A25332M |
| 2514093 | 2538097 | 251A25325M | 253A25340P | 256A25332P |
| 2514097 | 2564013 | 251A25325P | 253A426 | 256A25340P |
| 2518013 | 2564015 | 251A25332M | 253A753 | 256A426 |
| 2518015 | 2564017 | 251A25332P | 253A757 | 256A753 |
| 2518017 | 2564033 | 251A426 | 253A783 | 256A757 |
| 2518033 | 2564035 | 251A753 | 253AB53 | 256AB53 |
| 2518035 | 2564037 | 251A757 | 253AB5325P | 256AB53418 |
| 2518037 | 2564093 | 251AB53 | 253AB53417 | 256AB8820P |
| 2518093 | 2564097 | 251AB5316P | 253AB53418 | 256AB8825P |
| 2518097 | 2568013 | 251AB5325P | 253AB8820P | 256AB8832P |
| 2534013 | 2568015 | 251AB53417 | 253AB8825P | 256AB8840P |
| 2534015 | 2568017 | 251AB53418 | 253AB8832P | 611A346 |
| 2534017 | 2568033 | 251AB8820P | 2564052000T26 | 613A346 |
| 2534033 | 2568035 | 251AB8825P | 256408A | 616A346 |
| 2534035 | 2568037 | 2534052000T26 | 2568052000T26 | |
| 2534037 | 2568093 | 253408A | 256808A | |
| 2534093 | 2568097 | 2538052000T26 | 256A027 | |
| 2534097 | 2514052000T26 | 253808A | 256A08820P | |
| 2538013 | 251408A | 253A027 | 256A08825P |
各製品のCAD図(DXF/2DとSTEP/3D)をまとめて下記よりダウンロードできます。
